环境/工况 自校准粉尘传感器DS1
概述：
DS1采用激光散射原理：当激光照射到通过检测位置的颗粒物时会产生微弱的光
散射，在特定方向上的光散射波形与颗粒直径有关，通过不同粒径的波形分类统
计及换算公式可以得到不同粒径的实时颗粒物数量浓度，按照标定方法得到跟官
方单位统一的质量浓度。
DS1 是一款基于激光散射法原理的工业级粉尘传感器，适用于工地扬尘、道路扬尘、环保的在线粉尘浓度检测；
DS1 是一款维护量小的智能粉尘传感器，自动除湿，自动封闭，切换气路。可针对于感光元件的污染及衰老进行自动校准，从而相对于其他同类型设备大大延长了寿命。
特点：
自动校准：当测量数据偏移可通过对比来自校准；
数据准确：激光检测原理，工业级激光光源；
自动除湿：自动除湿功能，减少湿度对测量精度的影响；
自动加温：自带温度监测模块，在超低温环境时自动加温，延长激光寿命；
响应快速：数据更新频率为 1Hz；
便于集成：485 输出，Modbus RTU协议；
分辨率高：PM2.5/PM10 的分辨颗粒最小直径达 0.3 微米；
软管设计：可外接软管，方便集成。
适用范围：
工地、道路扬尘检测，高污染企业厂家监测，环保大数据监测。

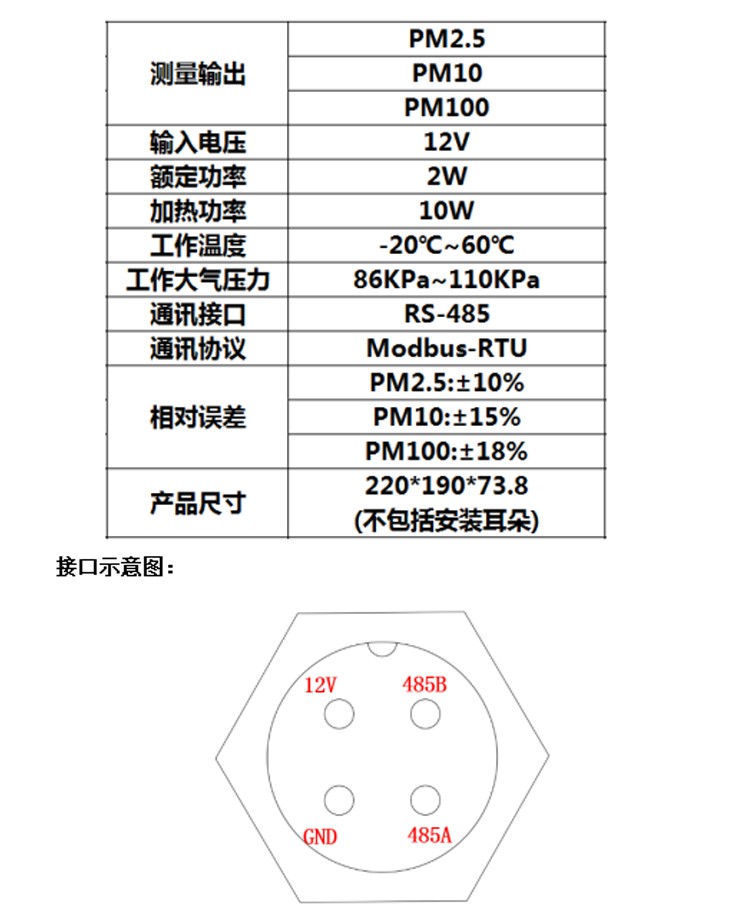

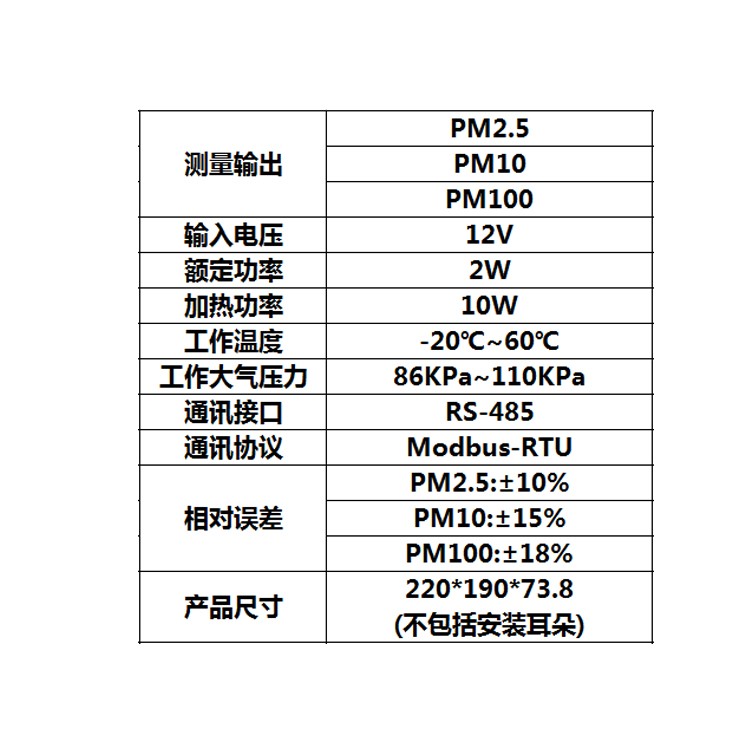

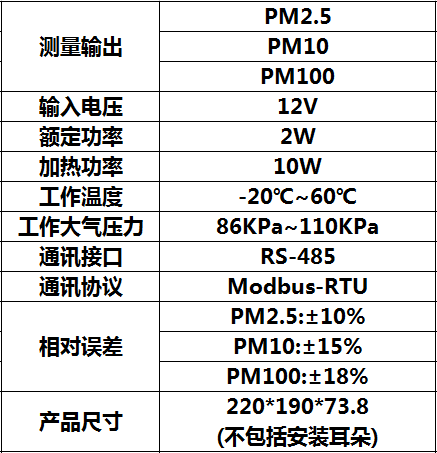

指标/参数：

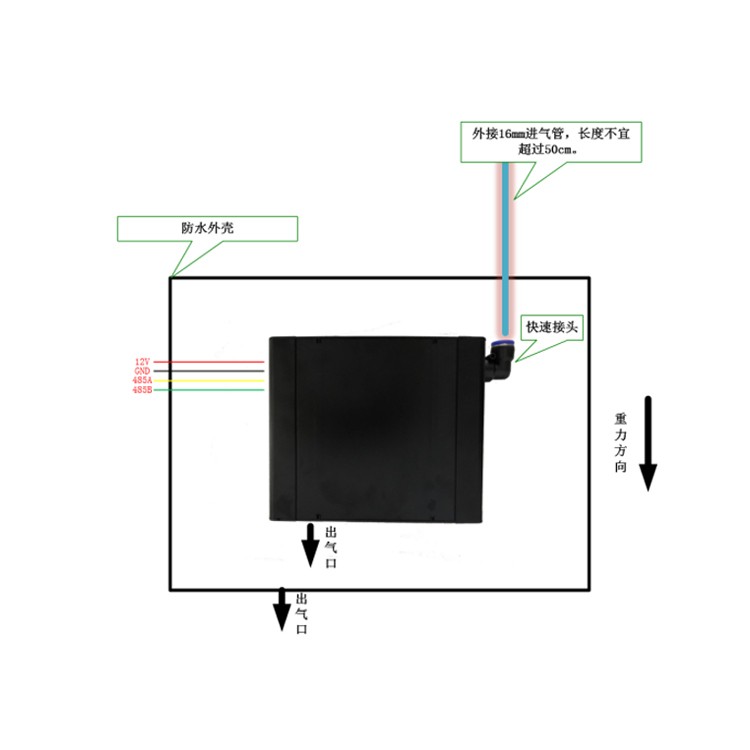

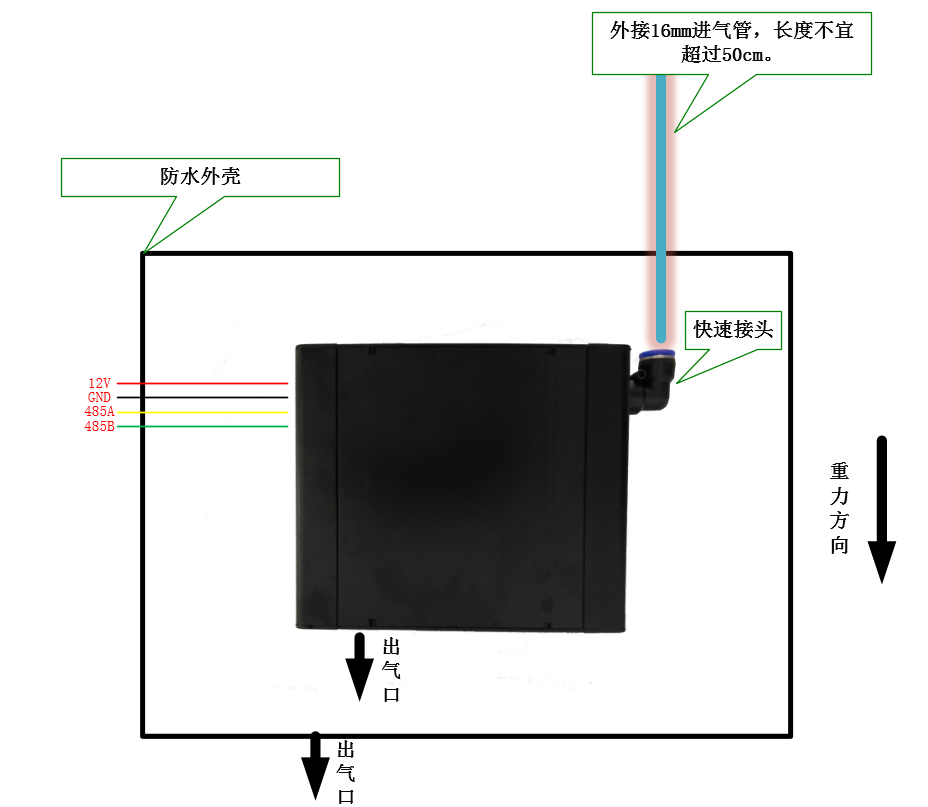

安装示意图：

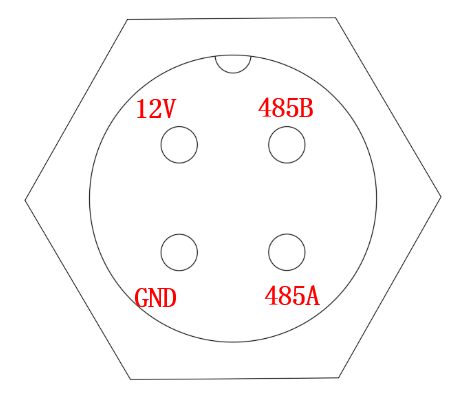

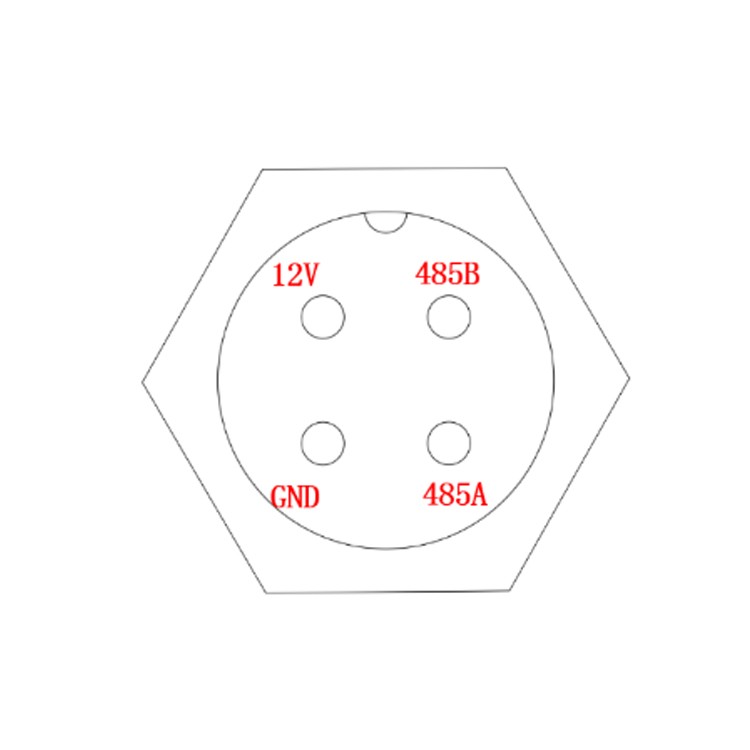

接口示意图：
传感器与采集设备通信协议与工作过程
1.正常工作时。采集设备间隔一定时间向粉尘仪发出（01 03 00 B4 00 03 45 ED），向粉尘仪索取正常工作的两个探头的采样数据，如果传感器在数据采集完成的情况下再次正确接收到指令后会立即发回（01 03 06 PM2.5高位 PM2.5低位 PM10高位 PM10低位 PM100高位 PM100低位 CRC低位 CRC高位 ）
2.校准工作时，采集设备间隔一定时间发出（01 03 01 B4 00 03 44 11），向粉尘仪索取校准工作的两个探头的采样数据，传感器第一次收到此指令会打开电磁阀并给校准工作的两个探头供电。如果传感器数据采集完成的情况下再次正确接收到指令后会立即发回（01 03 06 PM2.5高位 PM2.5低位 PM10高位 PM10低位 PM100高位 POM100低位 CRC低位 CRC高位 ）。
3.两组数据连续采集一段时间，并且比对两组数据。然后根据Y=kX+b来校准。
4.屏幕发出（01 03 02 B4 00 03 44 55），命令粉尘仪关闭电磁阀并且断开校准工作的探头供电。
